Risparmiare spazio su scheda, ridurre i costi della componentistica e abbattere il time-to-market sono sfide costanti per i progettisti elettrici. Molte applicazioni utilizzano oggi una combinazione di microcontroller, regolatore LDO (Low Drop Out) esterno e gate driver all'interno di sistemi come alimentatori switching SMPS (Switch-Mode Power Supply), prodotti di elettronica di consumo o utensili portatili.

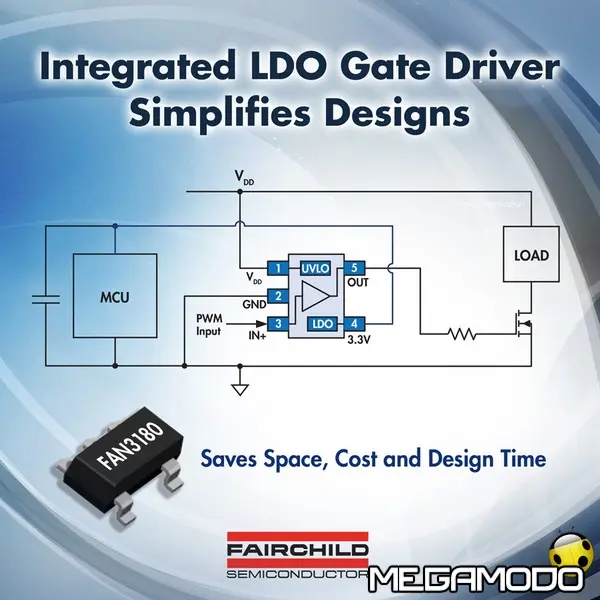

Per aiutare chi progetta questi sistemi a risparmiare componenti, spazio su scheda, tempo di lavoro e costi di design, Fairchild Semiconductor ha sviluppato il dispositivo FAN3180, un driver low-side singolo da 2A con regolatore integrato da 3,3V in uscita che permette di alimentare microcontroller o ASIC oltre a fornire un buon gate drive per uno switch per comandi esterni.
Principali caratteristiche:
• LDO da 3,3V e 15mA di uscita con regolazione ±1% a 25 C, variazione totale ±2,5% • Capacità di picco di 2,8A (corrente di sink) e 2,5A (corrente di source) a VDD = 12 V • Impulsi di uscita controllati in fase di start-up e shut-down • Ritardo di propagazione tipico pari a 23 ns • Tempo di salita 19 ns e tempo di caduta 13 ns con carico di 1 nF • Gate drive in tecnologia MillerDrive • Intervallo operativo da 5V a 18V • Corrente di standby massima di 200 µA • VON / VOFF UVLO di 4,75 V / 4,55 V • Temperatura operativa compresa tra -40 C e +125 C • Package SOT23 a 5 piedini senza piombo (Pb)
Il dispositivo FAN3180, appartenente al portafoglio di gate driver Fairchild, aiuta i progettisti a ridurre il numero dei componenti, i costi di sistema e i tempi di design per i prodotti elettronici moderni.
